Электронная мишень со световой индикацией попаданий

Электронная мишень со световой индикацией попаданий - функциональный аналог электронной поворотной мишени. Она также работает автономно, не требует компьютера, но про попадании в нее сигнализирует не поворотом, а вспышкой светодиода:


Для демонстрации работы мишени наведите прицел на любую из трех мишеней при помощи мышки
и произведите выстрел, нажав левую кнопку.

Преимущества такой мишени по сравнению с поворотной в полном отсутствии движущихся частей. Это означает большую надежность и меньшее энергопотребление, позволяющее длительную эксплуатацию на батарейках.

Предназначение

Для развития базовых стрелковых навыков (изготовка, прицеливание, удержание оружия, дыхани, спуск курка) и последующая подготовка к выполнению Упражнений Начальных Стрельб (УНС) армейского курса стрельб КС СО 2003, в соответствии с Элементами начальной военной подготовки Примерной Основной Образовательной Программой Среднего Общего Образования, а также к сдаче нормативов ГТО по стрельбе.

Особенности



Размещение мишени и огневого рубежа

Для работы с мишенями на 5-метровой дистанции нужно помещение не менее 6 м длиной, или площадка на открытом воздухе, но в тени. Мишени следует располагать "спиной" к окнам и прочим источникам света.

Комплект включает четыре стандартных мишени для имитации наиболее часто встречающихся упражнений и дистанций:

  1. круглая мишень ГТО масштабированная для стрельбы с дистанции 5 м (научно-обоснованную и проверенную на практике методику подготовки к сдаче нормативов ГТО по стрельбе с использованием круглой мишени, не имеющей очковых зон, можно посмотреть здесь )
  2. круглая биатлонная мишень масштабированная для стрельбы с дистанции 5 м

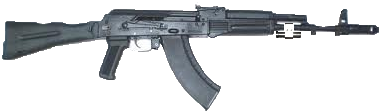

  3. ростовая мишень №8 масштабированная для имитации на 5-метровом огневом рубеже дистанции 100 м (для автомата Калашникова)
  4. грудная мишень №4 масштабированная для имитации на 5-метровом огневом рубеже дистанции 25 м (для пистолета Макарова)
Если требуется иные мишени и иные дистанции, то ниже приводится инструкция для самостоятельного изготовления нужных мишеней.

Инструкция проста, и может выполняться младшими школьниками на уроках труда. .

Необходимые материалы и инструменты: тонкий непрозрачный пластик или картон, остро отточенный карандаш, ножницы, линейка (лучше металлическая), острый нож (лучше всего недорогой разрезальный нож с выдвижным сегментированным отламывающимся лезвием).



Изготовление пользовательских мишеней

Корпус мишени имеет реагирующую на луч лазера светочувствительную зону размером 6 на 6 см. Эту зону надо накрыть листом светонепроницаемого материала (например, картон), с вырезанным силуэтом мишени нужного типа и размера.

Размер мишени выбирается, исходя из фактического расстояния от стрелка до мишени и имитируемой дистанции стрельбы.

Например, в обычном классе требуется отработать первое начальное упражнение 1УНС Курса стрельб КС СО 2003, которое школьники должны уметь выполнить на летних учебных сборах.
Это мишень № 4 размером 50х50 см на дистанции 100 м.
В обычном классе, разместив мишень у доски, а стрелка на последнем ряду столов, можно получить дистанцию стрельбы 5 м, т.е. в 20 раз уменьшенную.
Тогда в соответствии с КС СО БМ и Т -2003 при уменьшении дальностей пропорционально уменьшаются и размеры целей, т.е. мишень № 4 должна иметь размер 2,5 х 2,5 см)

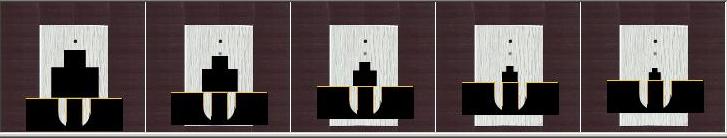

Правильность подбора дистанции стрельбы и размера мишени проверяется методом кроющей величины мушки. Например, через прицел автомата Калашникова мишень Грудная фигура шириной 50 см, на дистанции 200 м будет равна ширине мушки, на дистанции 100 метров - двойной ширине мушки:

50 м100 м150 м200 м250 м

Электронная мишень со световой индикацией попаданий может быть использована для тренеровок по биатлону как в помещении, так и на улице.
